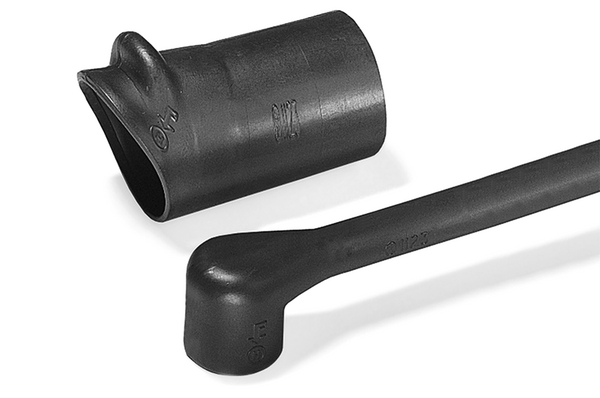

Warmschrumpfformteil bis 3:1 für Stecker rechtwinklig PO-X schwarz
Art.-Nr. 411-21180 | 1121-1-G-PO-X-BK

Kopiert
  • Abgewinkelt 90°
  • Mit Lippe zwecks Zugentlastung für Stecker
  • Mechanischer Schutz für den Übergang Stecker/Leitung
  • Zur Verwendung mit Rundsteckern nach VG-Norm
Mehr anzeigen

Fragen Sie Ihr individuelles Angebot an

Anwendung Wärmeschrumpfende Formteile für die Verwendung an elektrischen und elektronischen Kabelbäumen.
Ausführung für Stecker
Bestell Typ 411-21180
Bezeichnung HELASHRINK FORMTEIL
Farbe Schwarz (BK)
Inhalt 1ST
Inhalt per Stück
Kurzbeschreibung Warmschrumpfformteil bis 3:1 für Stecker rechtwinklig PO-X schwarz
Material Polyolefin, strahlenvernetzt (PO-X)
Produktbezeichnung 1121-1-G-PO-X-BK
Produktfamilie Helashrink Serie 1100 - abgewinkelt, mit Lippe, VG- und MIL-Ausführung
Produktgruppe Schrumpfformteil - Steckverbinderendgehäuse
Schrumpfrate bis 3:1
Typ 1121-1-G

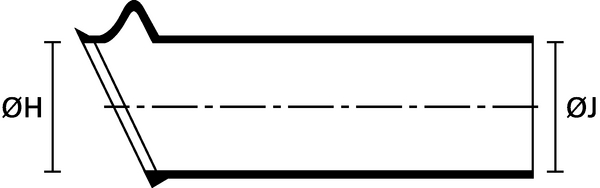

⌀H max. b 12.0mm
⌀H min. a 22.0mm
⌀J max. b 6.5mm
⌀J min. a 22.0mm
Flexibilität halbsteif

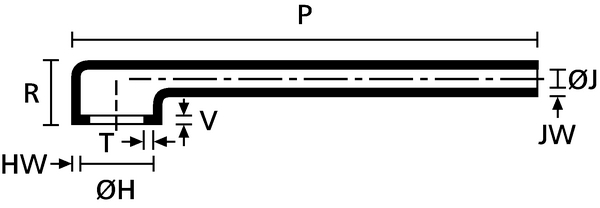

HW ± 20% 1.5mm
JW ± 20% 1.1mm
JW ± 30% 1.1mm
P ± 10% 70.0mm
R ± 10% 19.0mm
S nom. 52.0mm
T ± 10% 1.0mm
T ± 20% 1.0mm
Teil - Nettogewicht 0.0051kg
V max. 3.3mm
V ± 10% 3.0mm
Winkel 90
Betriebstemperatur -75 °C bis +150 °C
Bezeichnung nach VG-Norm VG 95343 T06 F 001 A
Brandschutzeigenschaften ASTM D635
Durchschlagsfestigkeit 14kV/mm
Durchschlagsfestigkeit Testmethode ASTM D2671
ELV konform Ja
Gefahrgut Nein
Lagerzeit 5 Jahre
Min. Schrumpftemperatur +135 °C
Nato Nummer 5970-12-325-4108, 5970-99-352-7749
ROHS konform Ja
Zugfestigkeit 15MPa
Zulassungen/Normen
Zulassungen/Normen VG 95343-6
EAN / GTIN 5022660635175
Mindestbestellmenge 100
Ursprungsland GB
Verpackung 1 - Beschaffenheit Beutel
Verpackung 1 - Breite, gefüllt (m) 0.1m
Verpackung 1 - Gewicht (kg) 0.005101kg
Verpackung 1 - Höhe (m) 0.025m
Verpackung 1 - Länge (m) 0.13m
Verpackung 1 - Menge 1
Verpackung 1 - Volumen (m³) 0.00033
Zollwarentarif Nr. 39174000
ETIM 7.0 EC002464
ETIM 8.0 Key EC002464
ETIM 9.0 Key EC002464
UNSPSC Code 39121721
