Bei HellermannTyton sind wir bestrebt, bewährte Designs zur Befestigung von Bauteilen aufzunehmen und zu verbessern. Als wir die Anfrage nach einer flexibleren Möglichkeit zur Installation von Kabeln und Schläuchen an Baumaschinen erhielten, nahmen wir die Herausforderung an.
Wir setzten unser umfangreiches Know-how im Bereich der Kabelbinderfertigung ein, um alle mechanischen Einschränkungen der herkömmlichen Kabelschelle, von denen uns unsere Kunden berichteten, zu beseitigen.
Das Ergebnis ist die Kabelschelle Ratchet P-Clamp. Eine im höchsten Maße anwenderfreundliche, flexible und robuste Kabelschelle zur Befestigung und Fixierung von Kabeln, Drähten, Rohren und Schläuchen. Wie einen Clip können Sie sie hunderte Male wieder öffnen und wiederverwenden.

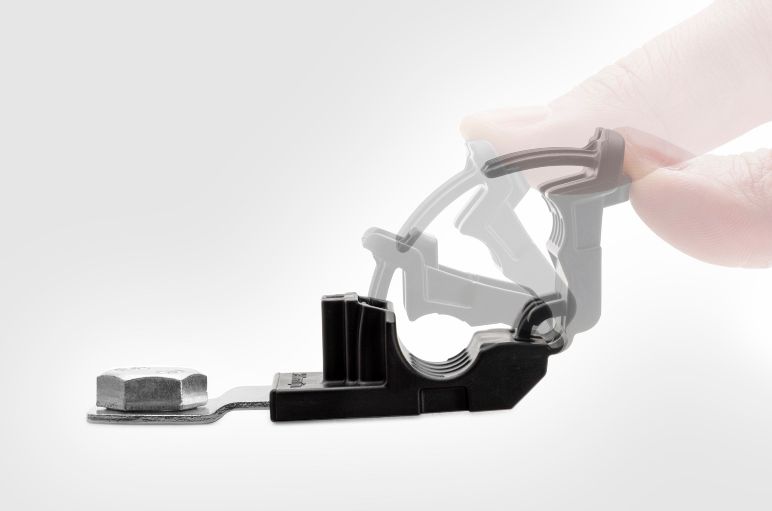

Wie der Name schon vermuten lässt, haben wir die P-Schelle um einen Ratschenmechanismus ergänzt. So können Anwender die Kabelschellen unabhängig vom Befestigungsschritt fixieren. Ein großer Vorteil ist, dass Sie den Ratschenmechanismus lösen, die Schelle wieder öffnen und wiederverwenden können.
Wir haben die Eigenschaften der Ratchet P-Clamp gemäß den folgenden Nutzeranforderungen entworfen:
Mit der Ratchet P-Clamp können Sie jetzt den gewünschten Verlauf Ihrer Kabel, Rohre oder Schläuche festlegen, noch bevor sie geliefert werden!
Mit diesem zweistufigen Vorgang haben Sie auch die Freiheit, die Befestigung und die Fixierung zeitlich oder zwischen verschiedenen Installateuren oder Auftragnehmern aufzuteilen. Alternativ können Sie die Schelle auch am Kabelsatz befestigen, bevor er eingebaut wird.

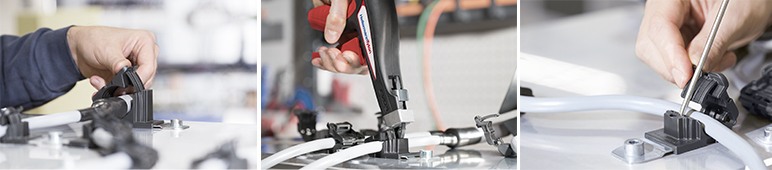

Die Ratchet P-Clamp kann problemlos mit einer Hand auf den optimalen Durchmesser geschlossen werden. Das hörbare Klicken bestätigt dem Anwender, dass die Schelle fest verschlossen ist. In unserem Videoclip sehen Sie, wie leicht die Arbeit von der Hand geht.
Die Kabelschellen erfüllen auch die Qualitätsanforderungen von Verfahrenstechnikern. Eine optionale Anzugshilfe und ein Verarbeitungswerkzeug der EVO-Serie von HellermannTyton erlauben es den Installateuren, die P-Schelle jedes Mal mit genau der gleichen Spannung zu verschließen.
Im Unterschied zu Omega-Clips, Kabelhaltern mit Steckanker oder zweiteiligen Befestigungsschellen aus Kunststoff kann die Ratchet P-Clamp geöffnet werden, ohne dass das Leitungsbündel komplett demontiert werden muss.
Ein immenser Vorteil für Wartungstechniker, speziell wenn Kabelsätze angepasst oder geändert werden müssen, damit sie an neue Verbindungspunkte passen.

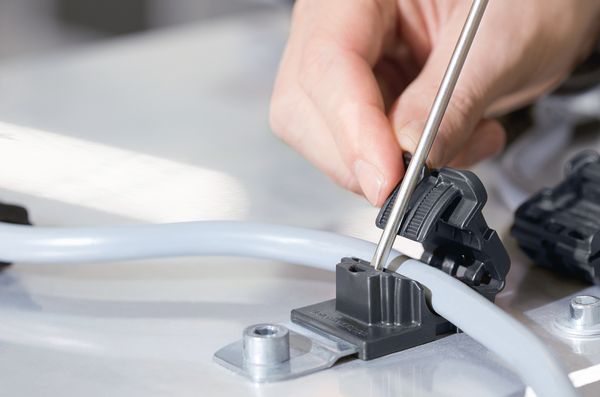

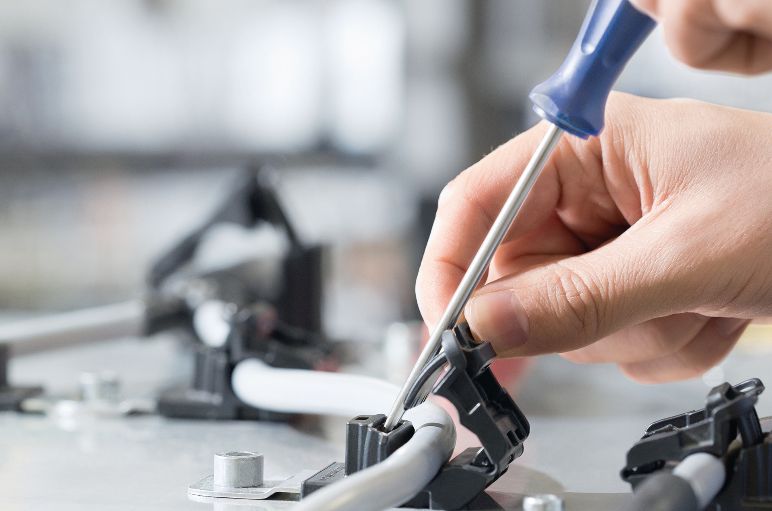

Führen Sie einfach einen Schlitzschraubendreher in den Schlitz ein und hebeln Sie den Ratschenverschluss heraus. Die Materialien wurden so ausgelegt, dass Sie die Schelle immer wieder öffnen und wiederverwenden können.

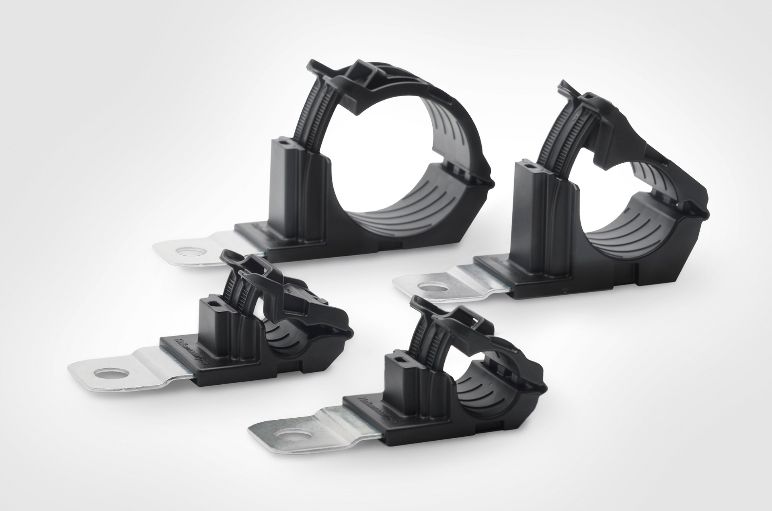

Die Kabelschellen Ratchet P-Clamp sind in vier Größen lieferbar, die alle individuell einstellbar sind.
Der Teilebestand kann erheblich reduziert werden und Installateure müssen nicht mehr ein großes Sortiment verschiedener Schellen mit festen und unflexiblen Durchmessern bei sich tragen.
Mit lediglich vier Ratchet P-Clamps und optionalen weichen Einsätzen kommen Sie ohne dutzende von Aluminiumschellen oder Kunststoff-P-Clips zurecht.
Alle vier Kabelschellen (für Bündeldurchmesser von 6,2 bis 51 mm) lassen sich problemlos an einem einzigen Montagepunkt kombinieren.
Die verzinkten Edelstahl-Montageplatten sind in verschiedenen Längen und mit vier verschiedenen Montagelochdurchmessern erhältlich (M6, M8, M10 und M12).
Die stabilen Edelstahl-Montageplatten sind außerdem in vier verschiedenen Winkeln (um 180° und 90° versetzt oder um 30° und 15° abstehend) lieferbar. So können mehrere Befestigungsschellen an einem Montagepunkt kombiniert werden, indem man die Montageplatten übereinander montiert. Die Montage der Kabelschelle ist denkbar einfach.
Dank der Vielzahl von Winkeln, Montageplattenlängen und -abmessungen bei der Ratchet P-Clamp ist eine unendliche Zahl von Ausrichtungen und Konfigurationen möglich. Dies sind einige der gängigsten Konfigurationen, die unsere Kunden verwenden:

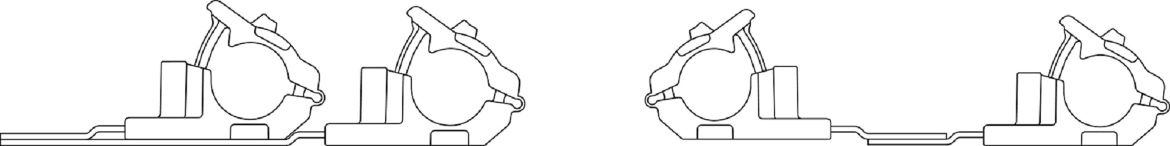

Zwei Schellen einander gegenüberliegend an einem Montagepunkt und zwei übereinander montierte Schellen an einem Montagepunkt.

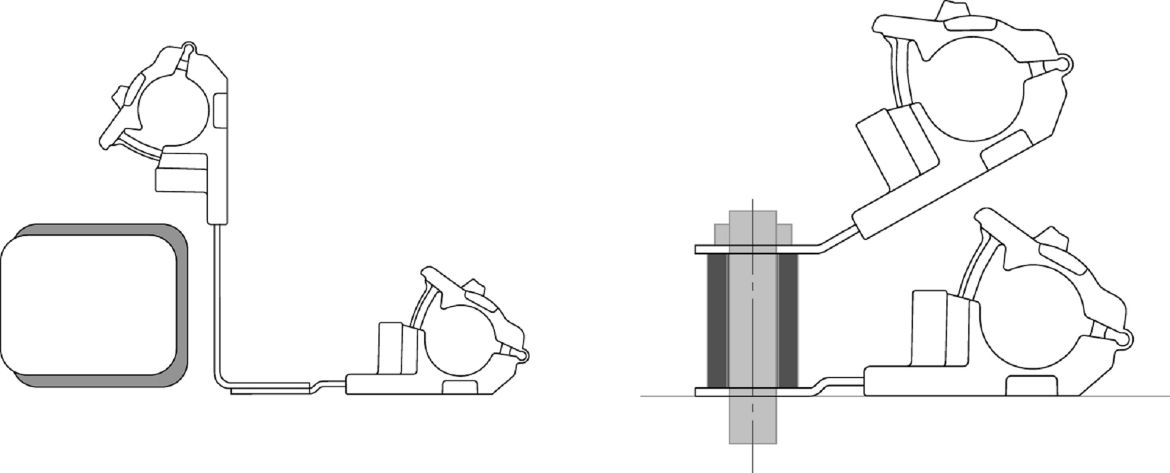

Unterschiedliche Winkel für die Umgehung von Hindernissen und zwei Schellen mit Abstandhalter an einer Schraube übereinander montiert.
Weiche Silikoneinlagen für den zusätzlichen Schutz von empfindlichen Kabelisolierungen sind ebenfalls erhältlich. Schieben Sie diese einfach in die Schellenwände, bevor Sie die Schelle schließen. Die weichen Einsätze sind viel einfacher zu verwenden als Gummidurchführungen bei Aluminium-P-Schellen.
Unsere Konstrukteure dachten sich zur Krönung noch etwas aus, was im wahrsten Sinne des Wortes die Schelle krönt!
Eine Kabelbinderaufnahme am Kopf der P-Schelle, an dem problemlos Schläuche oder Leitungen mit herkömmlichen Kabelbindern befestigt werden können. So ist es jetzt ganz einfach, mehrere Kabelbündel parallel oder an Rohren und Schläuchen entlang zu führen.
Sehen Sie sich diese praktische Funktion im Einführungsvideo an:
Erneuerbare Energien, digitale Informationssysteme und die Elektronik dahinter entwickeln sich in jedem Bereich unseres Lebens stetig weiter. Dementsprechend nimmt auch die Komplexität von Verdrahtungsschemas zu.

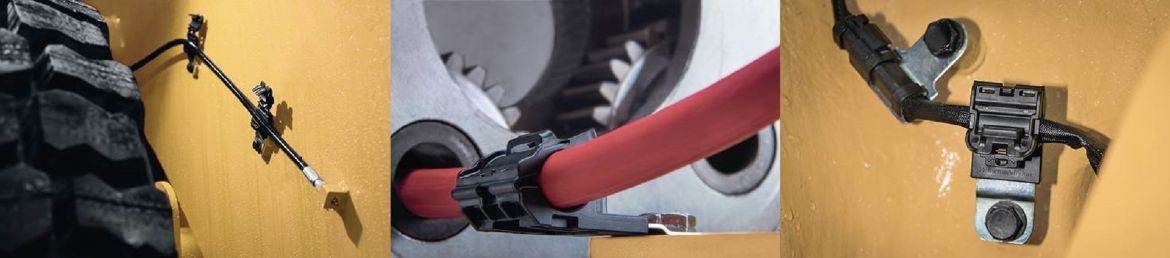

Die Ratchet P-Clamp wird von unseren Kunden bei Photovoltaikanlagen und in den Türmen von Windkrafträdern, in Eisenbahnzügen, auf Schiffen und bei Schwerlastfahrzeugen aller Art, wie Mobilkränen und Landwirtschaftsmaschinen, verwendet.
Lesen Sie unsere Blog-Geschichte und erfahren Sie mehr darüber, wie unsere Kunden die Ratchet P-Clamp in ihren Anlagen einsetzen.
Die Befestigungsschelle ist stabil, wiederverwendbar, und sie lässt Sie nicht im Stich – auch nicht in anspruchsvollen Umgebungen oder bei Temperaturen zwischen –40 und +105 °C.
Mit der Ratchet P-Clamp bietet HellermannTyton Ihnen maximale Freiheit bei der Konfiguration Ihrer Kabel- und Schlauchführung, genau so, wie Sie sie benötigen. Es sind keine Kompromisse nötig.
In dieser Anleitung erfahren Sie, wie Sie die richtige Ratchet P-Clamp für Ihre Anwendung auswählen.

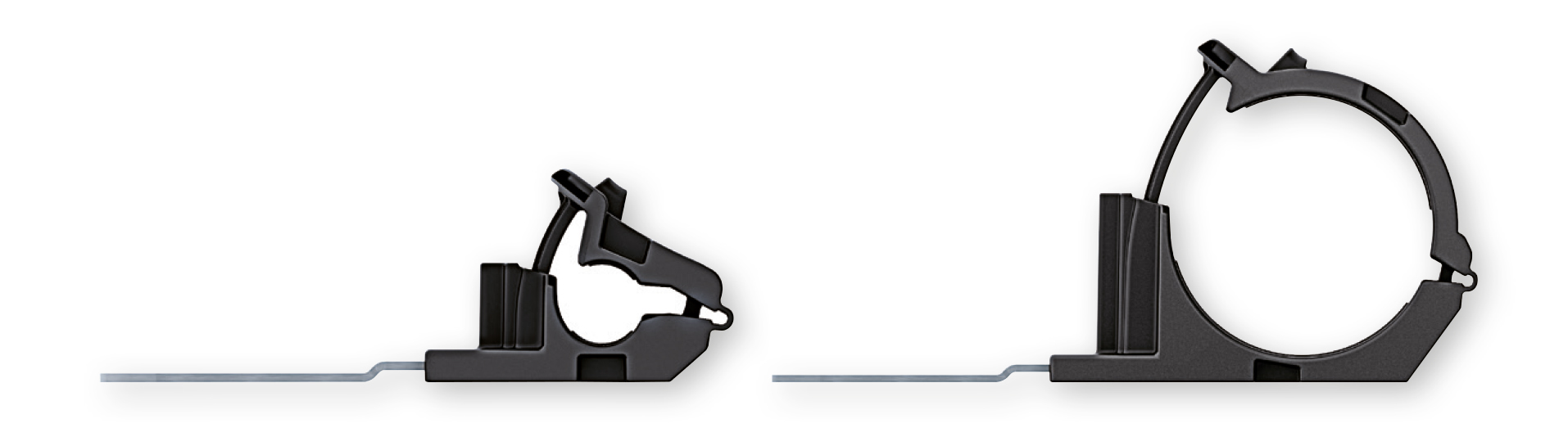

Sie können zwischen vier Größen von klein (A) bis groß (D) wählen:

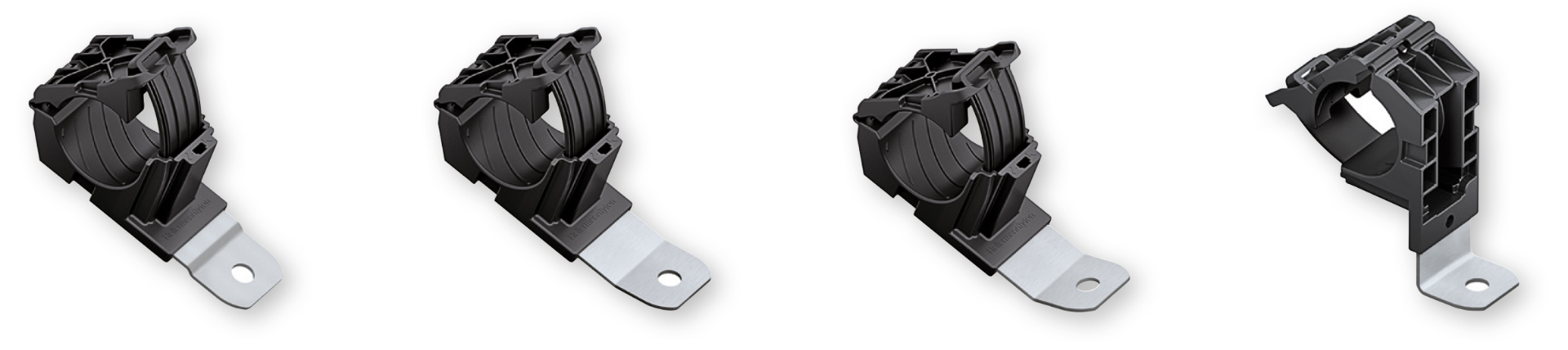

Ratchet P-Clamps von HellermannTyton sind in gerader 180°- sowie in abgewinkelter 15°-, 30°- und 90°-Ausführung erhältlich.

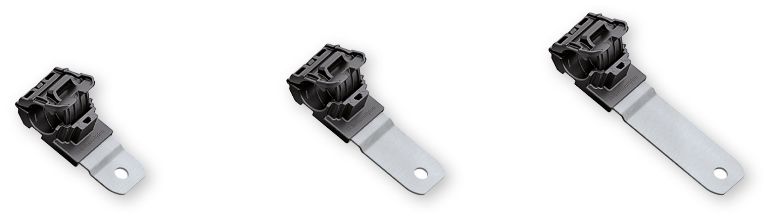

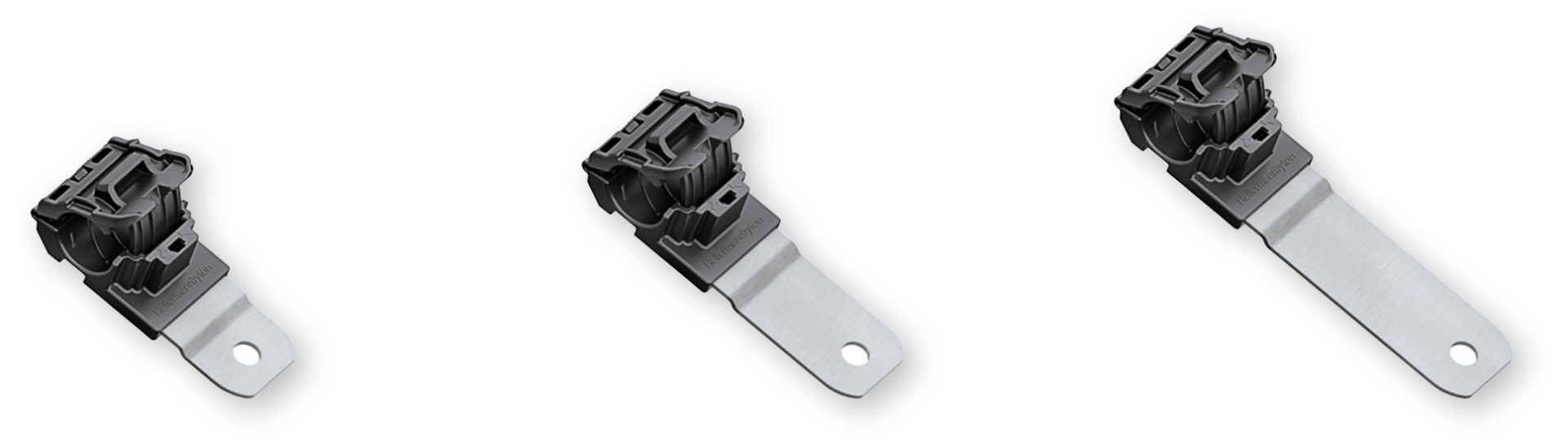

Wählen Sie zwischen kurzer, mittellanger und langer Edelstahl-Montageplatte.
Beachten Sie bitte, dass die Löcher immer gleich weit von der Schellenmitte entfernt sind, dass aber einige Winkelausführungen nicht in allen drei Längen erhältlich sind.
Da Ratchet P-Clamps im Hinblick auf Hochleistungsanwendungen konstruiert worden sind, bieten wir vier verschiedene Lochdurchmesser für Standard-Schraubengrößen an. Sie haben die Wahl zwischen:
Kabelschellen sind eine kostengünstige Möglichkeit zur Befestigung von Kabelbündeln – häufig parallel zu Schläuchen oder Rohrleitungen. Herkömmliche P-Schellen sind Clips, die in einem Stück aus Metall oder Kunststoff hergestellt werden und die Stromkabel, Hydraulikschläuche oder Rohre auf ihrem Weg mechanisch festhalten.
Ob sie aus Stahl, Aluminium oder Nylon (Polyamid 6.6) gefertigt werden, diese Montageschellen haben alle eines gemeinsam: Im geschlossenen Zustand sehen sie von der Seite aus wie der Buchstabe „P“, woher auch ihr Name rührt.
P-Schellen halten Kabel und Schläuche fest und tragen dazu bei, Maschinen, Fahrzeuge und Anlagen funktionsfähig zu halten. Sie halten Drähte, Kabel oder Schläuche mechanisch zusammen und sind an einem Ankerpunkt befestigt – für gewöhnlich mit einer Schraube oder einem Bolzen.
Produktingenieure bei HellermannTyton beschlossen, dass es an der Zeit war, die Konstruktion der P-Schelle weiterzuentwickeln – speziell für Kunden mit Hochleistungsanforderungen. Inhärente konstruktive Einschränkungen der herkömmlichen P-Schelle sind unter anderem:
• Die Klemme ist nicht fest verschlossen, solange die Befestigungsschraube bzw. der Befestigungsbolzen nicht verschraubt ist.
• Der Durchmesser der P-Schelle ist nicht flexibel, daher muss man zahlreiche Größen bereithalten.
• Drähte können durch schlecht sitzende oder unsachgemäß ausgerichtete Schellen beschädigt werden.
• Herkömmliche P-Schellen können nur wieder geöffnet werden, indem man die gesamte Baugruppe demontiert.
Unsere Lösung für die Forderungen von Industriekunden nach einer robusten Kabelschelle, die an verschiedene Bündeldurchmesser angepasst werden kann, ist die Ratchet P-Clamp.
Wir wissen, dass es sich bei der Auswahl von Kabelschellen und -clips oft verhält wie bei der Wahl zwischen einem einfachen Schnürsenkel und der komplizierten Schnalle an einem Skistiefel. Sie eignen sich perfekt für die zu erfüllende Aufgabe. Es kommt eben auf die konkrete Anwendung an.

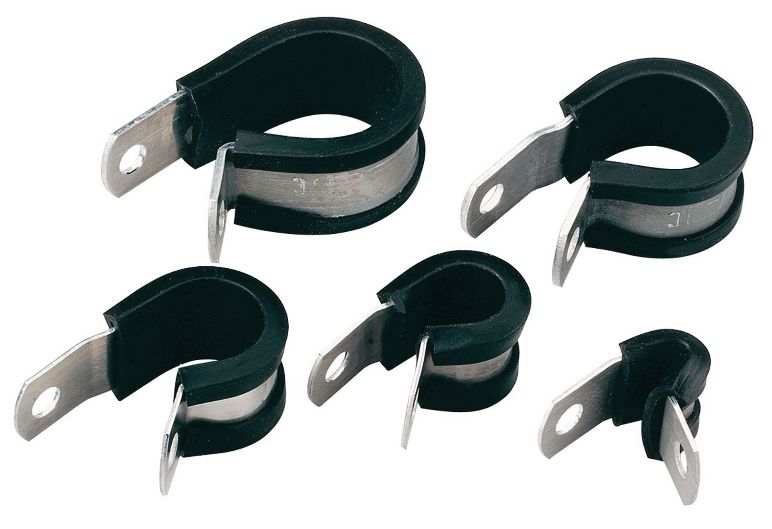

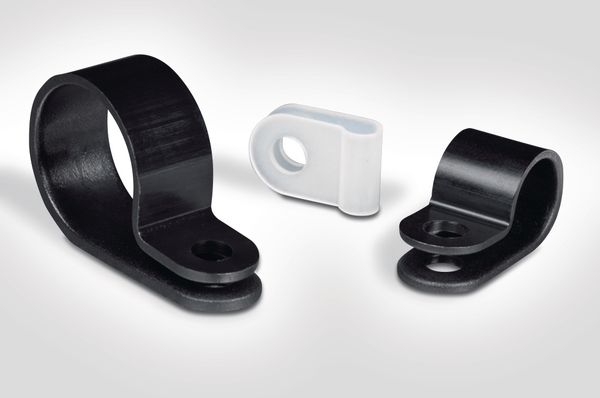

Sie suchen nach der herkömmlichen Kabelschelle? Dann schauen Sie sich doch unser umfangreiches Sortiment an konventionellen Metallschellen, Kunststoffclips und P-Schellen an.
Übrigens bieten wir auch Bindegarn und Wickelband an, falls Sie danach suchen.
Die Ratchet P-Clamps bieten vielfältige Befestigungsmöglichkeiten und erleichtern die Anbringung an verschiedenen Oberflächen. Die Klemmen verfügen über ein selbstklebendes Fußteil, mit runden oder ovalen Löcher, welches Bolzen und Schrauben aufnehmen kann. Die Schellen sind stapelbar und verfügen über einen integrierten Kabelbindersattel, der die Befestigung weiterer Bündel ermöglicht. Darüber hinaus ermöglichen ihre Stahlmontageplatten verschiedene Installationswinkel und bieten somit eine große Flexibilität bei den Montagegraden. Ratchet P-Clamps eignen sich aufgrund ihrer robusten Bauweise und Materialbeschaffenheit ideal für den anspruchsvollen Einsatz im Innen- und Außenbereich.
Ratche P-Clamps sind mit einem Ratschenmechanismus ausgestattet, der die Klammer nach dem Anziehen arretiert, so dass eine geringe Anpassung der Spannung möglich ist und ein gleichmäßiger Halt gewährleistet wird. Herkömmliche P-Klemmen beruhen in der Regel auf einer festen oder einmaligen Einstellung, die ein erneutes Festziehen erforderlich machen kann, wenn sich die Kabel oder Schläuche verschieben.
Ratchet P-Clamps werden häufig in der Automobil-, Elektro- und Industriebranche verwendet, wo Kabel oder Schläuche angepasst werden müssen oder wo ein sicherer und zuverlässiger Halt erforderlich ist.
Ratchet P-Klammern sind so konstruiert, dass sie Kabel, Drähte und andere Gegenstände sicher festhalten, und ihre Wirksamkeit hängt weitgehend von mehreren Faktoren ab, darunter die Qualität der Klammer, die Installationsmethode und die spezifischen Anforderungen der dynamischen Umgebung, in der sie verwendet werden. Regelmäßige Inspektion und Wartung sind ebenfalls wichtig, um dem Verschleiß entgegenzuwirken, der mit der Zeit auftreten kann. Bei sachgemäßer Verwendung und Einhaltung ihrer Spezifikationen können Ratchet P-Clamps Kabel und Drähte in dynamischen Umgebungen sicher halten.
Ratchet P-Clamps tragen durch ihr Design und ihre Funktion dazu bei, die Belastung der Kabel und mögliche Schäden im Laufe der Zeit zu verringern. Wenn sie richtig installiert und angezogen sind, halten sie Kabel oder Drähte fest an ihrem Platz und verhindern, dass sie sich innerhalb der vorgesehenen Wege bewegen oder vibrieren. Der Ratschenmechanismus ermöglicht ein präzises und gleichmäßiges Spannen der Kabel, wodurch die Kraft gleichmäßig verteilt wird und die Wahrscheinlichkeit lokaler Belastungspunkte verringert wird.
Bei vertikalen oder Überkopfinstallationen von Kabeln helfen die Ratchet P-Clamps, einen Kabeldurchhang zu verhindern, der zu Spannungen und Belastungen der darunter liegenden Kabel führen kann. Separat erhältliche Einsätze aus weichem Material passen genau in den Schellenkörper und bieten so erhöhten Schutz bei Anwendungen mit Bewegung, starken Vibrationen oder weichen Kabelbündeln.
Ratchet P-Clamps sind anpassungsfähige Lösungen, die sich an eine Vielzahl von Kabelformen und -größen anpassen lassen. Durch ihre Verstellbarkeit, die Verfügbarkeit in verschiedenen Größen und die Optionen für Polstermaterialien sind sie vielseitig für die Befestigung von runden, flachen, gebündelten oder unregelmäßig geformten Kabeln einsetzbar. Die Kabel werden unabhängig von ihrer Beschaffenheit automatisch in der Mitte der Klemme fixiert oder zentriert.
