2:1 Schrumpfschlauch – Rollenware & kundenspezifische Abschnitte
Art.-Nr. 300-73093 | TCN20-19.1/9.5-PO-X-BN | Details

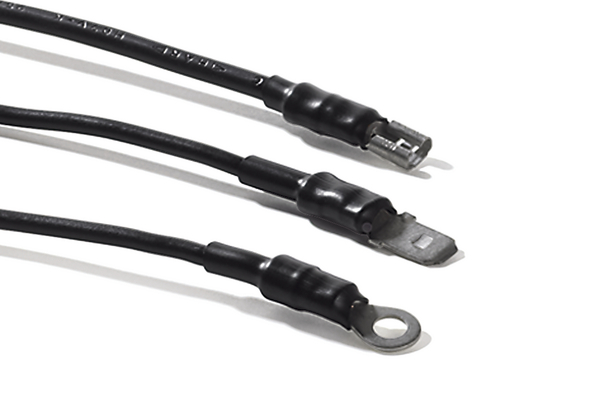

TCN20 legt sich gut um die Kabelschuhgeometrie.

Dünnwandig: flexibel, leicht, platzsparend
Sehr gute Brandschutzeigenschaften
Beständig gegen Chemikalien und Lösungsmittel
Schnell schrumpfend
Niedrige Schrumpftemperatur

Auf die Merkliste

Fragen Sie Ihr individuelles Angebot an

Angebot anfordern

Händler in der Nähe

Downloads Datenblatt

Weitere Produkte in dieser Produktgruppe:

2:1 Schrumpfschlauch – Rollenware & kundenspezifische Abschnitte >

Basisdaten

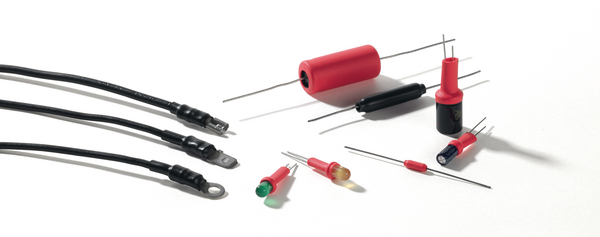

Anwendung	TCN20 bietet elektrischen Schutz für blanke Leiter, Kabelschuhe und Klemmen, Quetsch- und Lötverbindungen, konfektionierte Kabelbäume, aber auch für nichtspannungsführende Teile.
Ausführung	dünnwandig
Bedruckbar	Nein
Bruchdehnung bei Wärmealterung	350%
Farbe	Braun (BN)
Größe (imperial)	3/4"
Inhalt	60m
Inhalt per	Box
Material	Polyolefin, strahlenvernetzt (PO-X)
Mit Innenkleber	Nein
Produktbezeichnung	TCN20-19.1/9.5-PO-X-BN
Produktfamilie	TCN20 - bis zu +125°C, selbstverlöschend
Produktgruppe	2:1 Schrumpfschlauch – Rollenware & kundenspezifische Abschnitte
Schrumpfrate	2:1
Typ	TCN20-19.1/9.5
Wärmealterung Test	168h/160°C
Zugfestigkeit bei Wärmealterung	14MPa

Technische Daten

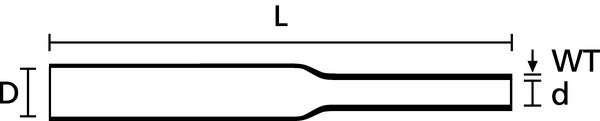

Längsschrumpf	+/-5 %

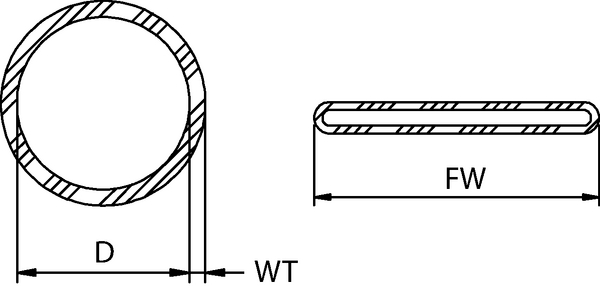

Wanddicke (WT)	0.75mm
∅ Liefermaß min. (D)	19.1mm
∅ nach Schrumpf max. (d)	9.5mm

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-55 °C bis +125 °C
Brandschutzeigenschaften	UL224 VW-1
Bruchdehnung	400%
Durchschlagsfestigkeit	20kV/mm
Halogenfrei	Nein
Isolierstoffklasse	E (VDE 0530)
Min. Schrumpftemperatur	+100 °C
ROHS konform	Ja
Selbstverlöschend	Ja
Spezifischer Durchgangswiderstand	10¹⁴ Ω cm
UL File Internet Link	Link Link
UL File Nummer	E143529
UL anerkannt	Ja
UL anerkannt (gültig in USA)	Ja
Zugfestigkeit	14MPa
Zulassungen/Normen
Zulassungen/Normen	C22.2 no. 198.1-06, DIN 75200 (09/1980), UL 224 125 °C 600V VW-1

Logistik und Verpackungsdaten

EAN / GTIN	4031026400983
Rollenlänge	60m
Ursprungsland	CN

Weitere Informationen

ETIM 7.0	EC000217
ETIM 8.0 Key	EC000217
ETIM 9.0 Key	EC000217
UNSPSC Code	39121723

Kalkulatoren

Warmschrumpf-Kalkulator

Warmschrumpf-Kalkulator

für TCN20-19.1/9.5 - Art.-Nr.: 300-73093
Bei der Wahl der richtigen Schrumpfschlauchgröße ist es wichtig, die 80:20-Regel zu berücksichtigen. Der Schrumpfschlauch muss für ein fachgerechtes Ergebnis mindestens um 20% und höchstens um 80% seines vollständigen Schrumpfvermögens schrumpfen.
Über welche Angabe möchten Sie überprüfen, ob das ausgewählte Produkt für Ihre Anwendung geeignet ist?

Durchmesser

Bitte geben Sie hier den kleinsten bzw. größten Durchmesser des zu umschrumpfenden Objektes ein. Sie können auch nur einen Wert eingeben.

Min mm Max mm

Querschnitt

Bitte geben Sie hier den kleinsten bzw. größten Querschnitt des zu umschrumpfenden Objektes ein. Sie können auch nur einen Wert eingeben.

Min mm² Max mm²

Umfang

Bitte geben Sie hier den kleinsten bzw. größten Umfang des zu umschrumpfenden Objektes ein. Sie können auch nur einen Wert eingeben.

Min mm Max mm
Wanddicken-Kalkulator

Wanddicken-Kalkulator

für TCN20-19.1/9.5 - Art.-Nr.: 300-73093

Wenn ein Schrumpfschlauch verarbeitet wird, ändern sich sowohl Durchmesser, als auch Wandstärke. Dieser Kalkulator hilft Ihnen die theoretische Wanddicke bei einem bestimmten Durchmesser zu errechnen.Bitte geben Sie den Objektdurchmesser Ihrer Anwendung ein

Objektaußendurchmesser (A)

mm

Schlauchinnendurchmesser nach Schrumpf (B)

mm

Wanddicke nach vollständigem Schrumpf (C)

mm
