Befestigungsbinder für Kanten, außenverzahnt, ∅1.0-35.0mm, schwarz, 500ST
Art.-Nr. 156-00017 | T50SOSEC21-PA66HS/PA66HIRHS-BK | Details

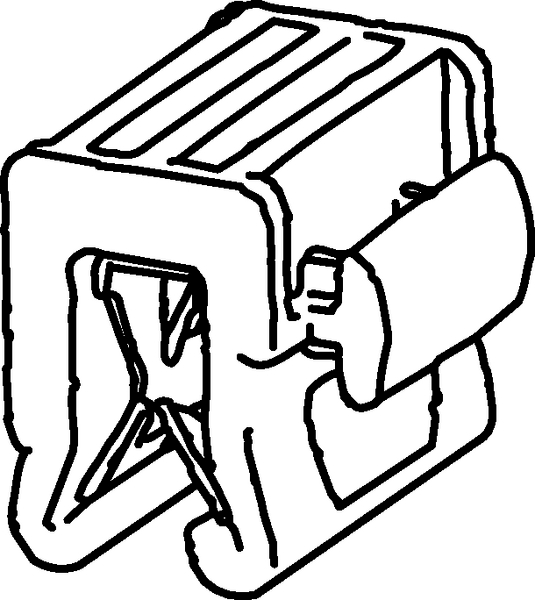

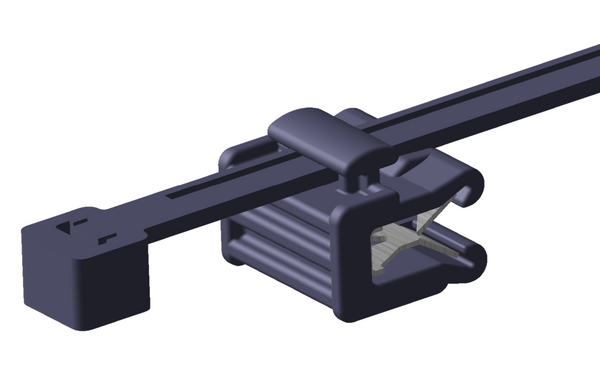

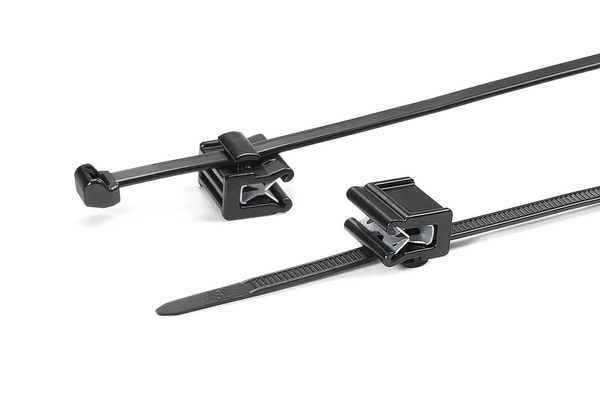

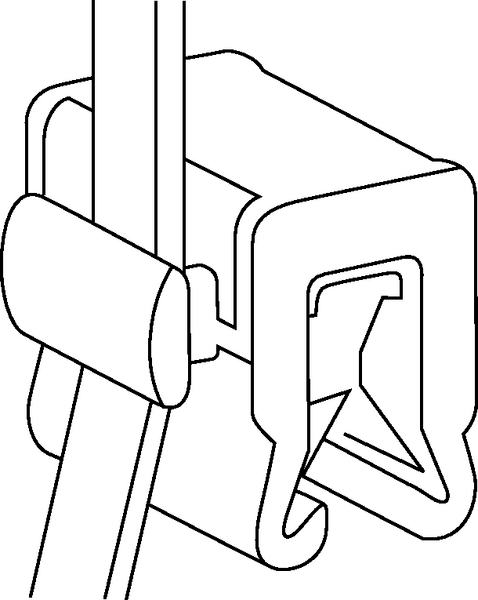

2-teiliger Kabelbinder mit EdgeClip, vormontiert
Der Kopf des Binders kann in optimale Bündelposition gebracht werden
Typ EC9, EC10, EC21 und EC22 für Bündeldurchmesser ab 1 mm
Für Kanten von 1-3 mm

Auf die Merkliste

Fragen Sie Ihr individuelles Angebot an

Angebot anfordern

Händler in der Nähe

Downloads CAD-Download Datenblatt

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung, 1,0 - 3,0 mm >

Basisdaten

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Serie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.
Ausführung	außenverzahnt
Befestigungsart	EdgeClip, seitlich, montiert, zweiteilig
Besonderheiten	formschlüssiges Abbündeln
Bestell Typ	156-00017
Bezeichnung	Diese 2-teiligen Artikel mit entweder außen- oder innenverzahntem Kabelbinder werden einfach auf Kanten der Stärke 1-3mm aufgeschoben. Die hohen Abzugskräfte werden durch die integrierte Metallklammer erreicht. Verschiedene EdgeClip Varianten sind verfügbar. Entweder mit Parallelführung zur Kante oder im 90 Grad Winkel zur Kante. Der EdgeClip wird einfach per Hand aufgeschoben und wird durch die integrierte Metallklammer in Position gehalten. Es ist kein Loch zur Befestigung notwendig. In Verbindung mit einem außenverzahnten Kabelbinder (OS) zum Schutze des Bündelgutes vor Abrieb und Beschädigung, bietet die EdgeClip Serie excellente Befestigungslösungen.
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Inhalt	500ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 hitzestabilisiert (PA66HS)
Kurzbeschreibung	Befestigungsbinder 150x4,6 mm, 2-teilig, hitzestabil, schlagzäh, schwarz
Lösbarer Verschluss	Nein
Material	Polyamid 6.6 hitzestabilisiert (PA66HS), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50SOSEC21-PA66HS/PA66HIRHS-BK
Produktfamilie	EdgeClip-Serie, 1,0 - 3,0 mm, Aufnahme seitlich
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung, 1,0 - 3,0 mm
Typ	T50SOSEC21

Technische Daten

Blechstärke	1.0 – 3.0mm
Breite (W)	4.6mm
Breite (W2)	10.0mm
Bündel ∅	1.0-35.0mm
Bündel ∅ max.	35.0mm
Bündel ∅ min.	1.0mm
Dicke (T)	1.3mm
Höhe (H)	1.3mm
Höhe (H2)	13.4mm
Länge (L)	150mm
Länge (L2)	15.0mm
Mindesthaltekraft	225N
Teil - Nettogewicht	0.0026kg
für Blechstärke min - max	1 - 3 mm
für Blechstärke min - max	0 - 0.1 "

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
Betriebstemperatur Fußteil	-40 °C bis +105 °C
Brandschutzeigenschaften	UL94 HB
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
UL Listung	Nein
UL Listung (gültig in USA)	Nein
UL anerkannt	Nein
UL anerkannt (gültig in USA)	Nein
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026240770
Mindestbestellmenge	4000
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.41m
Verpackung 1 - Gewicht (kg)	1.321815kg
Verpackung 1 - Höhe (m)	0.15m
Verpackung 1 - Länge (m)	0.3m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.01845m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	11.39452kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	4000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	157.752kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	48000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
