Befestigungsbinder für Kanten, innenverzahnt, ∅1.2-45.0mm, schwarz, 500ST
Art.-Nr. 156-01280 | T50REC9-PA66HS/PA66HIRHS-BK | Details

T50ROSEC10 auf eine Kunststoffkante gesteckt.

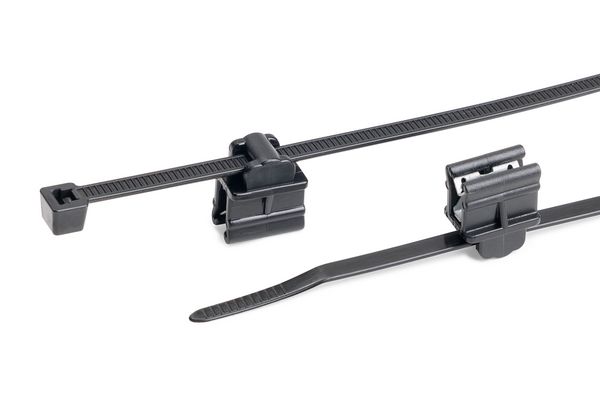

2-teiliger Kabelbinder mit EdgeClip, vormontiert
Der Kopf des Binders kann in optimale Bündelposition gebracht werden
Typ EC9, EC10, EC21 und EC22 für Bündeldurchmesser ab 1 mm
Für Kanten von 1 - 3 mm

Auf die Merkliste

Fragen Sie Ihr individuelles Angebot an

Angebot anfordern

Händler in der Nähe

Downloads CAD-Download

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung >

Basisdaten

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Familie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.
Ausführung	innenverzahnt
Befestigungsart	EdgeClip, oben, montiert, zweiteilig
Besonderheiten	formschlüssiges Abbündeln
Bezeichnung	Diese zweiteiligen Kabelbänder sind entweder mit innen- oder außenverzahnten Bändern erhältlich und werden einfach auf eine Kante mit einer Dicke von 1,0 bis 3,0 mm aufgeschoben. Die hohen Abzugskräfte sind auf die integrierte Metallklemme zurückzuführen. Es sind verschiedene EdgeClip-Varianten erhältlich. Eine Version ermöglicht es, Kabel parallel zur Kante zu verlegen, während eine andere eine Installation in einem Winkel von 90 Grad zur Kante erlaubt. Der Clip wird einfach von Hand aufgeschoben und von der integrierten Metallklemme festgehalten. Eine Befestigungsöse ist nicht erforderlich. In Kombination mit den außenverzahnten (OS) Kabelbändern, die speziell zum Schutz der Kabel vor Scheuern und Abnutzung entwickelt wurden, bietet die EdgeClip-Familie eine hervorragende Befestigungslösung.
Farbe	Schwarz (BK)
Inhalt	500ST
Inhalt per	Box
Kurzbeschreibung	Befestigungsbinder T50REC9SD_HS_HIRHS_BK
Material	Polyamid 6.6 hitzestabilisiert (PA66HS), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50REC9-PA66HS/PA66HIRHS-BK
Produktfamilie	EdgeClip-Serie, 1,0 - 3,0 mm, Aufnahme oben
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung
Typ	T50REC9
Verarbeitungswerkzeug	ProCut 9 no battery, MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7, EVO7SP, EVO7i, EVO7iSP, EVO9, EVO9SP, EVO9i, EVO9iSP

Technische Daten

Breite (W)	4.6mm
Breite (W2)	11.0mm
Bündel ∅	1.2-45.0mm
Bündel ∅ max.	45.0mm
Bündel ∅ min.	1.2mm
Höhe (H)	1.2mm
Höhe (H2)	12.0mm
Länge (L)	202.0mm
Länge (L2)	15.0mm
Mindesthaltekraft	225N
Teil - Nettogewicht	0.0025kg
für Blechstärke min - max	1 - 3 mm

Downloads

Zulassungen und Spezifikationen

ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026489803
Mindestbestellmenge	4000
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.45m
Verpackung 1 - Gewicht (kg)	1.279135kg
Verpackung 1 - Höhe (m)	0.2m
Verpackung 1 - Länge (m)	0.395m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.03555m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	11.05308kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	4000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	153.624kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	48000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
