Der Ratgeber rund um Schrumpfschläuche von HellermannTyton

Was ist ein Schrumpfschlauch und wofür wird dieser in der Elektroinstallation verwendet?

Ein Schrumpfschlauch ist ein aufgeweiteter Isolierschlauch, der mithilfe von Wärmeenergie auf das ursprünglich extrudierte Maß zurück schrumpft. Je nachdem, wie stark der Schlauch aufgeweitet wurde, ergeben sich verschiedene Schrumpfverhältnisse. Die gängigsten sind 2:1 und 3:1, also um die Hälfte und um zwei Drittel des aufgeweiteten Durchmessers. Bei dickwandigen Produkten sind sogar Schrumpfverhältnisse von mehr als 6:1 möglich. Dabei empfehlen wir, dass der Schrumpfschlauch um mindestens 20 % und maximal 80 % des maximalen Schrumpfbereich schrumpfen sollte. Falls Sie sich unsicher sind, haben wir einen Warmschrumpf-Kalkulator entwickelt, der Ihnen die passende Größe unter Berücksichtigung der 80:20-Regel ermittelt. Schrumpfschläuche sind zusätzlich in verschiedenen Materialien, Größen und Farben erhältlich, sodass dem Anwendungsspektrum nahezu keine Grenzen gesetzt sind. Für die Elektroinstallation sind  Anwendungen interessant, wenn es um:

• die elektrische Isolierung von blanken Leitern,
• den Schutz vor Staub oder Feuchtigkeit,
• den mechanischen Schutz von Kabeln und Leitungen,
• den chemischen Schutz von Kabeln und Leitungen,
• Kabelreparatur
• oder die einfache Farbkodierung geht.

Welche Kriterien sind hilfreich für die Wahl des richtigen Schrumpfschlauch?

Neben der bereits erwähnten Schrumpfrate ist auch die Wahl der richtigen Wandstärke entscheidend. Dabei unterscheiden wir zwischen doppel-, dünn- mittel- und dickwandig. Worauf es bei den einzelnen Stärken ankommt, sehen Sie im weiteren Verlauf des Textes mit ergänzenden Produktempfehlungen.

Doppelwandig

Als doppelwandige Schrumpfschläuche werden die Art von Schrumpfschläuchen bezeichnet, die mit einem werkseitigem Innenkleber ausgestattet sind. Während des Schrumpfvorgangs schmilzt die innere Schicht des Klebstoffs und wird durch den Anpressdruck des äußeren Schlauches gleichmäßig zwischen Leitung und Schrumpfschlauch verteilt. Die Verwendung eines Innenklebers gewährleistet eine zuverlässige Abdichtung der Leitung, des Kabels oder Steckers. Doppelwandige Schrumpfschläuche werden daher zum Schutz vor Feuchtigkeit und Korrosion eingesetzt.

Dünnwandig

Im Alltag sind dünnwandige Schrumpfschläuche am meisten verbreitet. Durch die geringe Wandstärke lassen sie sich besonders schnell schrumpfen und die Leitungen bleiben flexibel.
HellermannTyon hat das Portfolio dünn- und doppelwandiger Schrumpfschläuche an die Bedürfnisse der Elektroinstallation angepasst und passende Sets zusammengestellt.

ShrinKit 321

Die ShrinKit Boxen sind in verschiedenen Wandstärken verfügbar und decken mit einem Schrumpfverhältnis von 3:1 einen breiten Anwendungsbereich ab. Die Schrumpfschlauchabschnitte sind in unterschiedlichen Größen und Farben in handlichen Koffern zusammengestellt.

HIS-Boxen

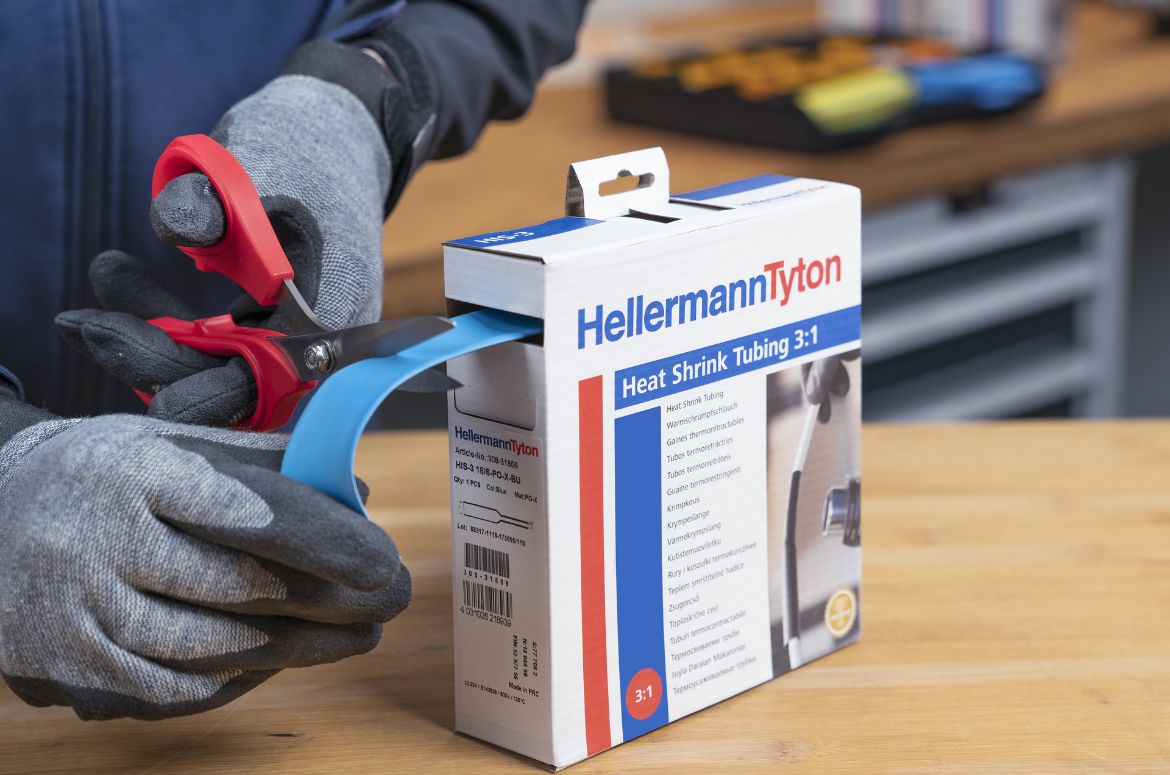

Unsere HIS-Boxen gehören zu den beliebtesten Produkten von HellermannTyton. Die Schrumpfschläuche sind aufgerollt in einer praktischen Spenderbox, sodass eine einfache Nutzung und Lagerung sichergestellt ist. Verfügbar sind die HIS-Boxen in den Schrumpfverhältnissen 2:1 und 3:1, in verschiedenen Größen, einer umfassenden Farbauswahl und mit oder ohne Innenkleber.  Zusammengefasst sind sie ideal für kleinere Bedarfe in der Elektroinstallation. Über diesen Link erhalten Sie eine Auswahl unserer HIS-Boxen.

Mittel- und dickwandig

Mittel- und dickwandige Schrumpfschläuche bieten einen besseren Abrieb-, Knick- und Schnittschutz.
Generell lautet die Botschaft: Je höher die mechanische Belastung ist, desto dicker sollte die Wandstärke des Schrumpfschlauch sein. Anbei unsere Favoriten:

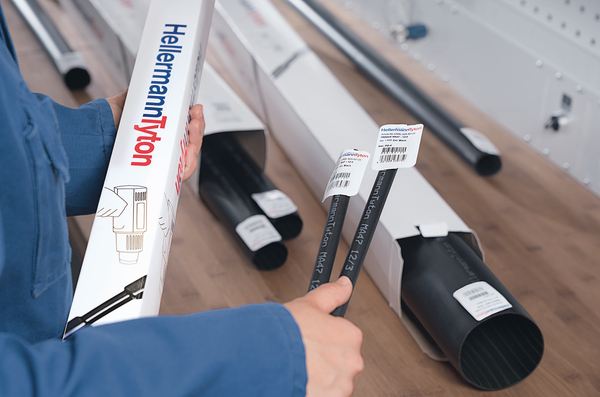

• MA47 Kit: Die gängigsten Längen unseres mittelwandigen Schrumpfschlauch (4:1) mit Innenkleber in einer praktischen Transportröhre.
• TREDUX MA47: TREDUX ist unsere Kleinstverpackung. Enthalten sind 1 m lange Abschnitte unseres MA47 Schrumpfschlauch.
• TREDUX HA47: Der HA47 ist ein dickwandiger Schrumpfschlauch (4:1) mit Innenkleber und somit noch robuster bei hoher mechanischer Belastung.

Das passende Werkzeug

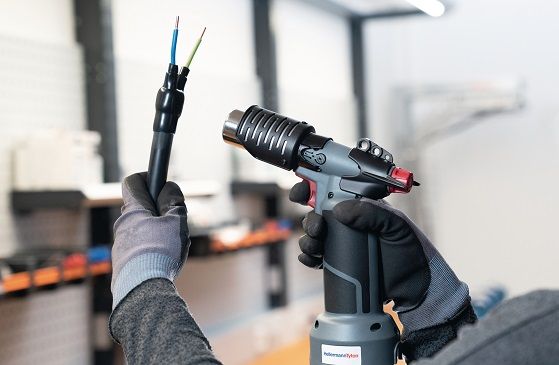

Für die Verarbeitung von dünn- bis mittelwandigen Schrumpfschläuchen ist das elektrische Heißluftgebläse H6100 von HellermannTyton eine passende Ergänzung. Beim Verarbeiten von mittel- bis dickwandigen Produkten wird mehr Wärmeenergie benötigt, weshalb wir hier unsere Gas-Heißluftpistole CHG900 „wärmstens“ empfehlen können. Das Gas-Heißluftgebläse liefert eine unmittelbare, flammfreie Hitze von bis zu 900 °C.

Leitung beschädigt – was jetzt? Wir zeigen, wie Schäden fachgerecht und mit den richtigen Produkten repariert werden.

Wurden Leitungen oder Kabel beschädigt, steht jeder Elektroinstallateur vor der Herausforderung, den Schaden schnell und ordnungsgemäß zu reparieren. Für diesen Notfall haben wir diverse Sets für verschiedene Anwendungsfälle in unserem Portfolio –mit dem Ziel, Ihnen die Arbeit so einfach wie möglich zu machen.

Fall 1: angebohrte Leitung in der Wand

Lösung: Das praktische Reparaturset LVRK-L. Es besteht aus fünf Stoßquetschverbindern mit einem doppelwandigen Schrumpfschlauch. Der Schrumpfschlauch dichtet und isoliert die reparierte Stelle. Durch die clevere Verarbeitung mit Hilfe von beiliegenden Kabelbindern auch ohne freigelegten Leitungsende oder durchtrennen der unbeschädigten Einzeladern applizierbar.

Fall 2: Beschädigtes Erdkabel – defekte Isolierung

Lösung: Vor allem bei Kabeln im Erdreich, ist einem der Zugang zum Kabelende, um einen Schrumpfschlauch zu applizieren, häufig verwehrt. Hierfür bietet HellermannTyton eine smarte Lösung: die Reparaturmanschette RMS. Sie wird einfach um die beschädigte Stelle gelegt und mit einer Edelstahlschiene zu einem Schlauch verschlossen. Demnach kann die Reparaturmanschette RMS an jede Stelle eines Kabels verwendet werden und benötigt keinen Zugang zum Kabelende. Wie das genau funktioniert, können Sie in diesem Video nachvollziehen. Das Set beinhaltet ein Reinigungstuch und Schmirgelleinen zur Vorbereitung der zu reparierenden Stelle. Die auf der Reparaturmanschette aufgebrachten thermochromatische Punkte (TCP) dienen als Schrumpfindikator. Sobald die Punkte verschwunden sind, ist der Schrumpfvorgang abgeschlossen.

Fall 3: Beschädigtes Erdkabel – defekte Isolierung und beschädigte Einzeladern

Lösung:  Wenn außer dem Kabelmantel auch die Einzeladern beschädigt wurden, muss die beschädigte Stelle ersetzt werden, da es sonst zu einem Hitzestau und im schlimmsten Fall einem Kabelbrand kommen kann. Für diesen Fall haben wir das LVK und LVK-C-Set entwickelt. Sie beinhalten jeweils ein Reinigungstuch und Schmirgelleinen zur Vorbereitung der zu reparierenden Stelle, fünf kleinere doppelwandige Schrumpfschläuche für die Einzeladern und einen größeren doppelwandigen Schrumpfschlauch für die äußere Isolierung und Abdichtung. Die LVK-C-Sets kommen außerdem mit passenden Schraubverbindern. Beide Varianten haben auch unsere thermochromatische Punkte (TCP), die als Schrumpfindikator dienen.

Wie schrumpfe ich richtig?

Aber wie genau wird ein Schrumpfschlauch richtig verarbeitet?

• Zuschneiden:

Bereits beim Zuschneiden der benötigten Länge, passieren Fehler. Berücksichtigen Sie bei Ihrem Zuschnitt eine Klingenlänge, die länger als das plattgedrückte Ende des Schrumpfschlauch ist. Dadurch kann in einem Rutsch abgeschnitten werden. Auf diese Weise verringern wir das Risiko, dass der Schlauch beim Schrumpfen reißt.

Achtung! Ein Schrumpfschlauch schrumpft nicht nur im Durchmesser, sondern auch etwas in der Länge. Dies sollte beim Zuschnitt ebenfalls beachtet werden.

• Temperatur:

Achten Sie im weiteren Verlauf auf die Mindestschrumpftemperatur. Hierbei handelt es sich um die Temperatur, ab der der Schrumpfschlauch zu schrumpfen beginnt. Diese können Sie dem jeweiligen Datenblatt entnehmen. Für eine zeitsparende Verarbeitung empfehlen wir Temperaturen von über 300 °C.

Achtung! Für ein optimales Ergebnis empfehlen wir die Vorerwärmung metallischer Oberflächen, damit das kalte Metall nicht so viel Wärmeenergie ableiten kann.

• Schrumpfschlauch ohne Innenkleber:

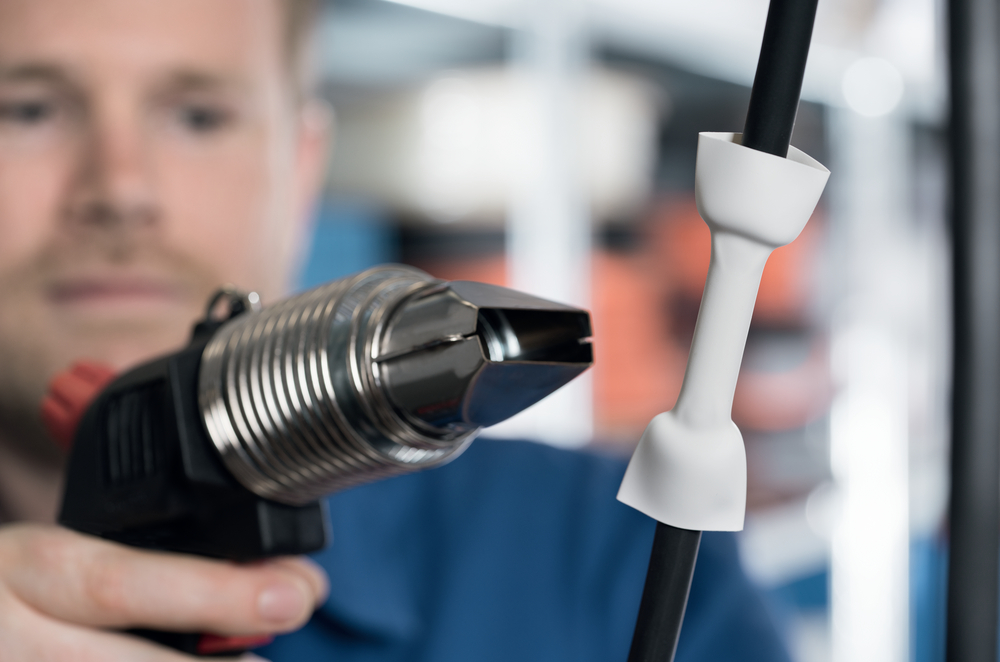

Bei Schrumpfschläuchen ohne Innenkleber kommt es nun auf Sie an – erwärmen Sie den Schrumpfschlauch gleichmäßig von allen Seiten, bis der Schlauch zufriedenstellend anliegt.

• Schrumpfschlauch mit Innenkleber:

Bei Schrumpfschläuchen mit Innenkleber sind zusätzliche Arbeitsabläufe notwendig, um ein optimales Ergebnis zu erzielen:

1. Leitung/Kabel, Verbinder, Stecker/Kabelschuh reinigen und entfetten
2. Oberflächen aus Kunststoff mit Schmirgelleinen anrauen (nicht nötig bei Metall)
3. Schmirgelstaub mit trockenem und fusselfreiem Tuch entfernen
4. Metallische Oberflächen (Verbinder/Kabelschuhe) Vorerwärmen
5. Schrumpfschlauch positionieren und gleichmäßig von allen Seiten schrumpfen
6. Nachdem der Schrumpfschlauch zufriedenstellend anliegt, muss weiter nacherwärmt werden. So wird sichergestellt, dass der Klebstoff geschmolzen ist. Da dieser im Inneren des Schrumpfschlauch sitzt, benötigt dieser Prozess etwas mehr Zeit.

• Abkühlen:

Sowohl Schrumpfschläuche mit als auch ohne Innenkleber, sollten vollständig abkühlen, bevor sie mechanisch belastet werden.
